点胶机三大核心组成|执行机构、驱动装置与控制系统详解

点胶机是一种专门对流体进行控制的设备，主要用于将胶水、油漆等液体以点滴、灌注、涂覆等形式作用于产品表面或内部，实现粘接、密封或涂层功能。无论是电子元器件的封装，还是汽车零部件的密封，点胶机都发挥着关键作用。要深入理解点胶机，首先需要掌握其三大核心组成部分：执行机构、驱动装置和控制系统。

执行机构：点胶机的动作核心

执行机构是点胶机直接完成点胶动作的部分，主要由机械手和躯干组成。机械手负责携带点胶阀或针筒进行精确移动，而躯干则是整个设备的主体结构，包括安装手臂、动力源以及各种执行机构的支架等。

为了配合机械手的灵活运作，执行机构通常选用直线液压缸、摆动液压缸、电液脉冲马达、伺服液压马达、交流伺服电动机、直流伺服电动机以及步进电动机等。这些执行元件各有特点，例如伺服电机精度高、响应快，适用于高速高精度点胶；步进电机成本较低，适合一般精度要求的场合。

驱动装置：提供动力的关键

驱动装置为执行机构提供动力，主要分为液压驱动、气压驱动、电气驱动和机械驱动四种类型。在实际应用中，电气驱动和气动驱动占据了约90%的市场份额，这得益于它们用胶量少、气源方便、保养简单以及价格相对低廉的优势。

电气驱动

电气驱动通常采用伺服电机或步进电机，通过丝杆、同步带等传动机构实现精确位移。其优点是控制精度高、编程灵活，适合复杂路径和高精度点胶需求。

气压驱动

气压驱动利用压缩空气推动气缸或气动马达，结构简单、成本低、维护方便，常用于对精度要求不高的点胶、灌胶场合。但气压驱动响应速度和控制精度相对较低。

控制系统：点胶机的大脑

控制系统是点胶机的指挥中心，负责协调执行机构和驱动装置的动作，确保点胶操作简单、高速精准。典型的控制系统配备有运动控制卡、脱机转换板、手持式示教盒、串口线、接口线、软件狗、脱机液晶屏、脱机键盘、薄码开关点胶程式等组件。

这样的配置使得文件易于下载，资料管理便捷。操作人员可以通过示教盒或编程软件设定点胶路径、速度、出胶量等参数，实现自动化生产。现代控制系统还支持与上位机通信，便于集成到生产线中。

点胶机的其他名称与选型建议

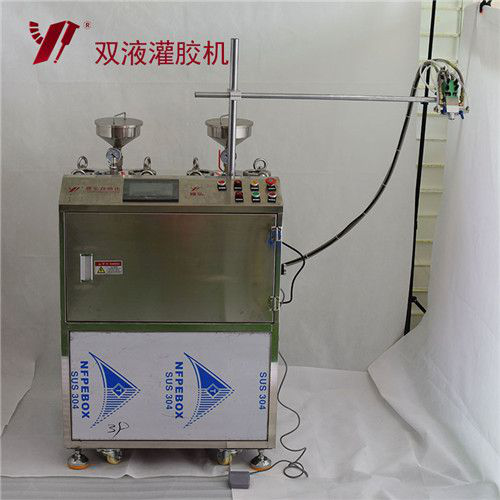

根据形式、功能的不同，点胶机也被称为滴胶机、打胶机、灌胶机、涂胶机等。客户在购买点胶机时，应仔细分析所需设备的用途，确定需要的是哪种点胶设备，再根据具体的类型选择合适产品。例如，对于需要大量灌注的场合，灌胶机更为合适；而对于精细点胶，则需选择高精度的点胶机。

常见问题

1. 点胶机的主要组成部分有哪些？

点胶机主要由执行机构、驱动装置和控制系统三大部分组成。执行机构负责动作，驱动装置提供动力，控制系统进行协调控制。

2. 电气驱动和气动驱动有什么区别？

电气驱动精度高、编程灵活，适合复杂路径；气动驱动结构简单、成本低，适合一般精度要求。两者合计占市场约90%份额。

3. 如何选择适合的点胶机类型？

需根据胶水特性、点胶精度、生产节拍和预算等因素，明确是点胶、灌胶还是涂胶需求，再选择相应设备。

4. 点胶机的控制系统通常包含哪些部件？

常见部件包括运动控制卡、示教盒、脱机转换板、液晶屏、键盘等，便于编程和文件管理。

5. 点胶机的躯干部分起什么作用？

躯干是点胶机的主体结构，用于安装手臂、动力源和支架等，保证设备的稳定性和刚性。

6. 点胶机可以用于哪些行业？

广泛应用于电子、汽车、医疗、家电等行业，用于粘接、密封、灌封、涂层等工艺。
