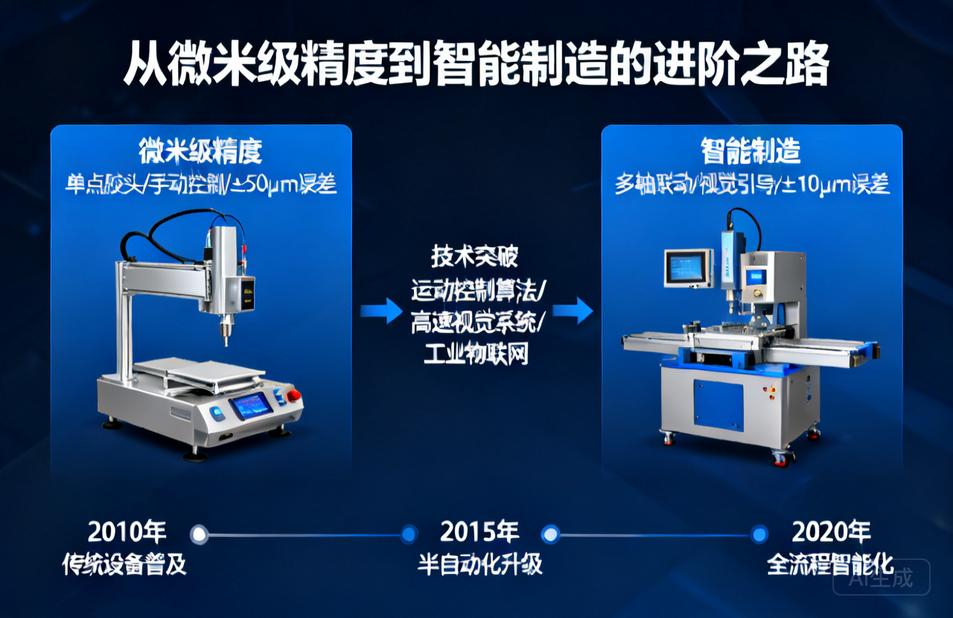

IC封装点胶机|从微米级精度到智能制造的进阶之路
在半导体产业链中，封装环节是连接芯片设计与终端应用的桥梁，而点胶工艺则是这座桥梁上最精细的铆钉。无论是倒装芯片底填、芯片贴装导电胶、围坝填充还是晶圆级封装保护，点胶的精度、一致性与效率都直接影响芯片的可靠性、散热性能与使用寿命。随着5G、人工智能、汽车电子与可穿戴设备的爆发式增长，IC封装点胶机已从辅助设备升级为决定封装良率的关键装备。本文将深入剖析IC封装点胶机的技术内核、应用场景、选型逻辑与未来趋势，为封装工程师与设备采购者提供一份可落地的参考指南。
一、IC封装点胶机为何成为封装产线的核心装备
传统点胶机多用于PCB组装或LED封装，对精度要求通常在百微米级。而IC封装点胶机面对的是芯片级甚至晶圆级尺度，胶点直径可小至50微米，胶线宽度可控制在80微米以内，位置精度需达到±10微米甚至±5微米。这种量级的要求，使得IC封装点胶机在运动控制、视觉定位、胶量管理与环境控制等方面形成了独立的技术体系。
以倒装芯片底部填充为例，芯片与基板之间的间隙往往只有30至80微米，填充胶需要依靠毛细作用在数秒内完整填满，且不能出现空洞、爬胶或溢胶。如果点胶量偏少，会产生未填充区域，导致热循环下焊点开裂；如果点胶量偏多，胶体爬升至芯片侧面甚至表面，会影响后续贴装或造成外观不良。IC封装点胶机通过压电喷射阀或螺杆阀配合高精度称重模块，实现纳升级别的胶量闭环控制，将每个胶点的体积偏差压缩到1%以内，从而保障填充工艺的稳定性。
此外，IC封装产线通常处于洁净室环境，对设备自身的发尘量、防静电能力与温控性能都有严格要求。现代IC封装点胶机普遍采用全封闭结构、无尘拖链与离子风棒，确保在千级甚至百级洁净度下长期运行。
二、核心技术模块拆解：精度、速度与智能化的三角平衡
一台高性能IC封装点胶机，本质上是精密运动平台、视觉系统、点胶阀与工艺控制软件的系统集成。以下四个模块决定了设备的最终表现。
1. 精密运动平台。IC封装点胶机的运动平台通常采用大理石基座或钢制焊接框架，配合直线电机与光栅尺全闭环控制，重复定位精度可达±1微米。对于多芯片封装或晶圆级封装，平台还需要具备XY高速插补与Z轴随动功能，以补偿基板翘曲或芯片厚度差异。部分高端机型采用双驱龙门结构，在保证刚性的同时将加速度提升至2G以上，从而缩短每个点胶周期的空行程时间。
2. 视觉定位与检测。IC封装点胶机普遍配备高分辨率CCD相机与远心镜头，通过模板匹配或亚像素边缘提取算法，识别芯片边缘、焊盘或基准点。在晶圆级点胶中，视觉系统还需读取晶圆ID并自动调用对应的点胶程序，实现混线生产。部分设备集成了胶点检测功能，在点胶后即时测量胶点直径与位置，发现偏移或缺失时自动报警并补偿。
3. 点胶阀与供胶系统。针对不同胶水特性，IC封装点胶机可配置压电喷射阀、气动喷射阀、螺杆阀或时间压力阀。压电喷射阀适用于低粘度底填胶，喷射频率可达1000Hz以上，胶点一致性极佳；螺杆阀则更适合高粘度导电胶或银胶，通过螺杆旋转精确挤出胶量。供胶系统通常包含脱泡装置、恒温料筒与液位监测，避免胶水中的气泡造成点胶断续。
4. 工艺控制软件。现代IC封装点胶机的软件已从简单的轨迹编辑升级为工艺参数管理平台。操作者可以建立胶水数据库，记录不同胶水的粘度、触变指数与固化曲线，软件自动推荐点胶压力、阀开时间与平台速度。同时，软件支持SPC统计过程控制，实时采集胶点重量、直径与位置数据，生成CPK报告，为封装良率分析提供依据。
三、典型应用场景与工艺要点
IC封装点胶机的应用覆盖了从传统引线键合到先进封装的多个环节，不同场景对设备的要求差异显著。
场景一：倒装芯片底部填充。这是IC封装点胶机精度要求最高的应用之一。工艺要点包括：选择与助焊剂兼容的底填胶，避免相分离；采用L型或U型点胶路径，利用毛细作用让胶水自然填充；控制基板预热温度在70至90摄氏度，降低胶水粘度；点胶后需要静置或真空辅助，消除微小空洞。对于大尺寸芯片，往往需要多点点胶或分段填充，此时设备的路径规划能力尤为关键。
场景二：芯片贴装导电胶点胶。在芯片到基板的贴装中，导电胶或非导电胶的胶量直接影响贴装高度与剪切强度。IC封装点胶机需要与贴片机联机，在点胶后由贴片头完成芯片拾取与放置。胶点形状通常为十字形或圆点，胶量控制在0.1至0.5毫克。为防止胶水固化堵塞针头，设备需具备待机自动清洗与保湿功能。
场景三：球栅阵列封装围坝与填充。BGA封装中，围坝胶用于在基板边缘形成阻挡墙，防止底部填充胶外溢。围坝胶粘度高、触变性大，需要螺杆阀或高压力喷射阀。点胶路径为闭合矩形或环形，胶线宽度通常为0.3至0.6毫米，高度为0.2至0.4毫米。围坝完成后需进行固化，再进行底部填充，因此IC封装点胶机常与固化炉组成联机产线。
场景四：晶圆级封装保护胶涂覆。在晶圆级封装中，点胶机用于在晶圆表面涂覆保护胶或光刻胶，形成均匀薄膜。这类应用对胶膜厚度均匀性要求极高，通常采用旋涂或喷涂工艺，但点胶机可用于边缘涂覆或局部补胶。晶圆级点胶需要设备具备晶圆卡盘与自动对准功能，同时控制环境湿度，防止胶水吸潮。
四、选型指南：如何为封装产线匹配一台合适的点胶机
面对市场上众多品牌与型号，封装厂在采购IC封装点胶机时应从以下五个维度进行评估。
第一，精度与重复性。不要只看样本上的最高精度，而要关注设备在连续运行8小时后的重复定位精度。建议要求供应商提供CPK测试报告，重点看胶点直径CPK与位置CPK是否均大于1.33。对于底部填充应用，还需考察设备在基板翘曲情况下的Z轴随动能力。
第二，胶水兼容性。不同封装胶水的粘度、填料粒径与固化机制差异很大。例如，含有二氧化硅填料的底填胶对阀体磨损严重，需要选择耐磨陶瓷阀座或螺杆阀。采购前应提供实际胶水样品进行点胶测试，评估喷射稳定性与堵塞频率。
第三，视觉与联机能力。现代封装产线趋向于自动化与信息化，IC封装点胶机需要具备SECS/GEM接口，能够与MES系统交换数据。视觉系统应支持多模板匹配与自动对焦，以便快速换线。如果产线使用载具或托盘，设备还需具备条码读取与程序自动切换功能。
第四，维护成本与售后响应。点胶阀、密封圈与针头属于易损件，采购时应了解更换周期与价格。优先选择在本地设有备件库与技术服务团队的品牌，以缩短停机时间。同时，设备的模块化设计有助于快速更换故障部件。
第五，工艺支持能力。优秀的IC封装点胶机供应商不仅提供设备，还能协助客户优化点胶路径、胶水选型与固化参数。对于先进封装工艺，供应商的工艺工程师经验往往比设备本身更重要。
五、技术趋势：从自动化走向智能化与柔性化
展望未来，IC封装点胶机正朝着三个方向演进。
趋势一：AI驱动的工艺自适应。通过机器学习算法分析历史点胶数据，设备可以自动补偿胶水粘度变化、环境温湿度波动与基板批次差异。例如，当供胶料筒液位下降导致压力波动时，AI模型可实时调整阀开时间，保持胶量恒定。这将大幅降低对操作员经验的依赖。
趋势二：微纳点胶与3D点胶。随着Chiplet与3D IC的发展，点胶需要在垂直方向进行多层填充，或在微凸点周围进行局域点胶。这要求IC封装点胶机具备五轴联动能力与更小的喷嘴尺寸。压电喷射阀的喷嘴内径已可做到30微米，未来有望突破20微米。
趋势三：绿色制造与低应力工艺。封装胶水正从溶剂型向无溶剂型转变，固化温度也从150摄氏度向100摄氏度以下发展。IC封装点胶机需要配合低温固化胶水，优化加热模块与点胶顺序，减少芯片受到的热应力。同时，设备自身的能耗与废弃物排放也将成为选型指标。
六、结语
IC封装点胶机虽不直接参与芯片制造的前道工序，却在后道封装中扮演着守门人的角色。一台精度不足的点胶机，可能让价值数万元的芯片在填充环节报废；一台智能化程度高的点胶机，则能通过数据闭环持续提升良率。对于封装企业而言，投资IC封装点胶机不仅是购买一台设备，更是引入一套工艺控制体系。在先进封装需求持续井喷的背景下，选择与自身工艺深度匹配的点胶解决方案，将成为封装产线赢得竞争的关键筹码。
