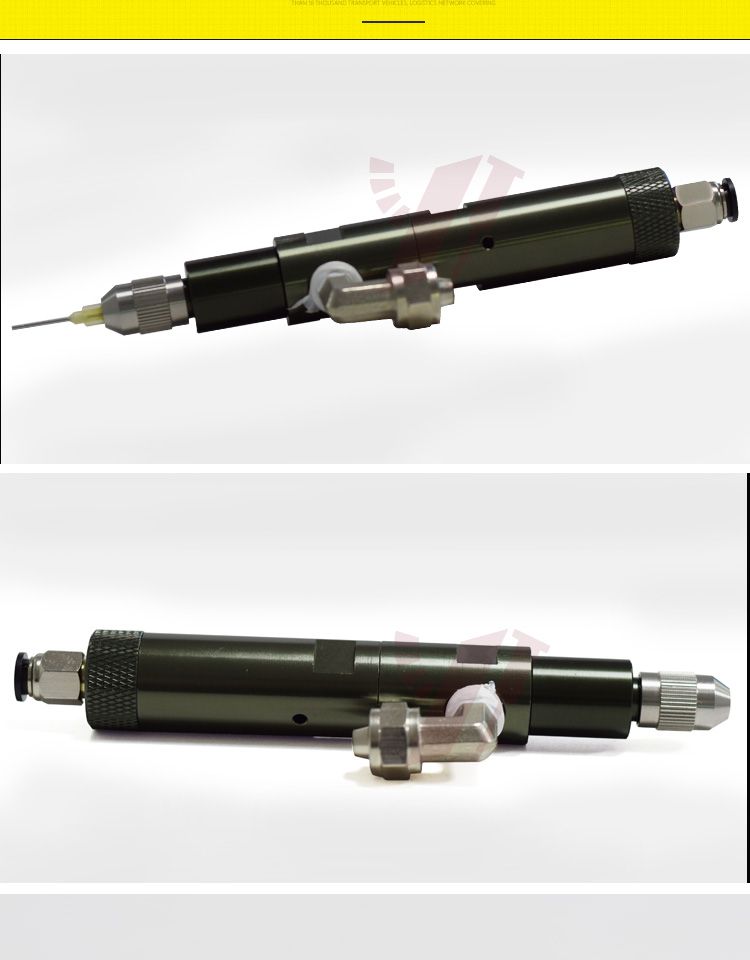

柱塞式点胶阀YK-33S|单复动回吸阀|多粘度适用

产品详情

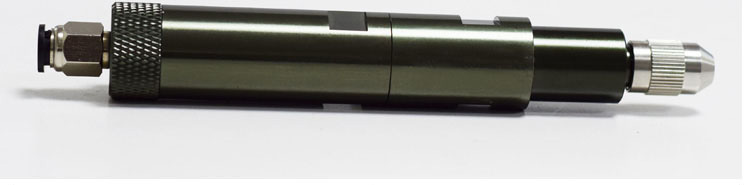

在点胶作业中，胶水粘度跨度大、手工与自动切换频繁的场景，往往需要一款适应性强的点胶阀。YK-33S 柱塞式点胶阀采用单动/复动柱塞结构，并集成回吸功能，可有效减少胶水拉丝和滴漏。无论是流动性较好的硅胶，还是稠度较高的黄油类介质，它都能在 1～20 万 CPS 的粘度范围内稳定出胶，尤其适合手工操作和中小批量生产。

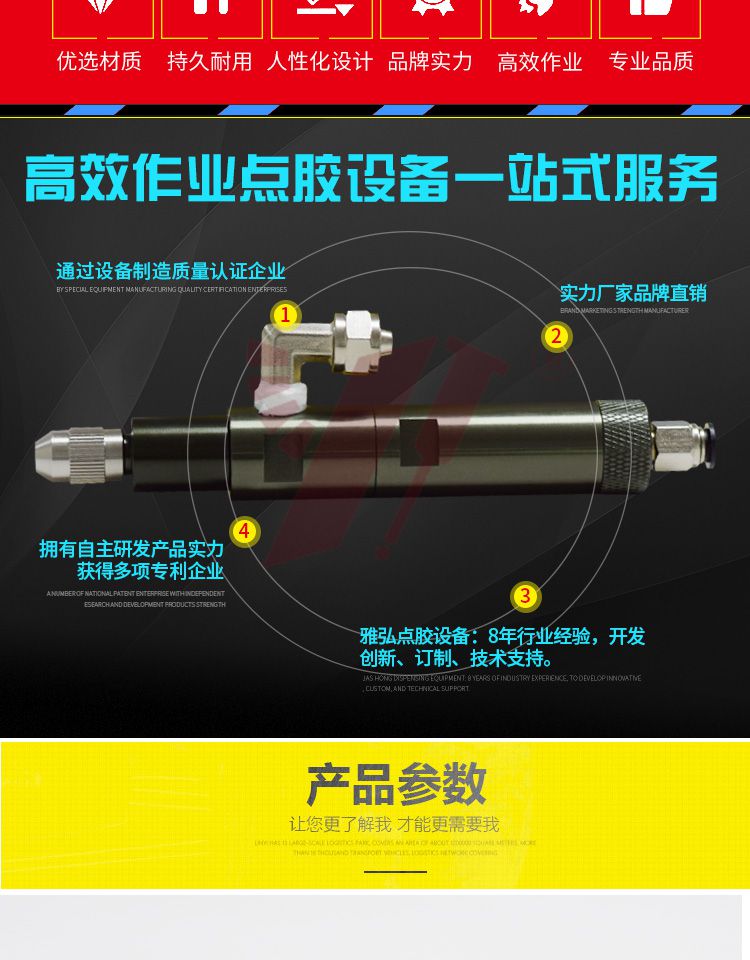

产品特性与参数

YK-33S 的设计兼顾了轻便与耐用。主体采用铝合金阳极处理，重量仅 150 g，便于手持或安装到小型机械臂上。其核心参数如下：

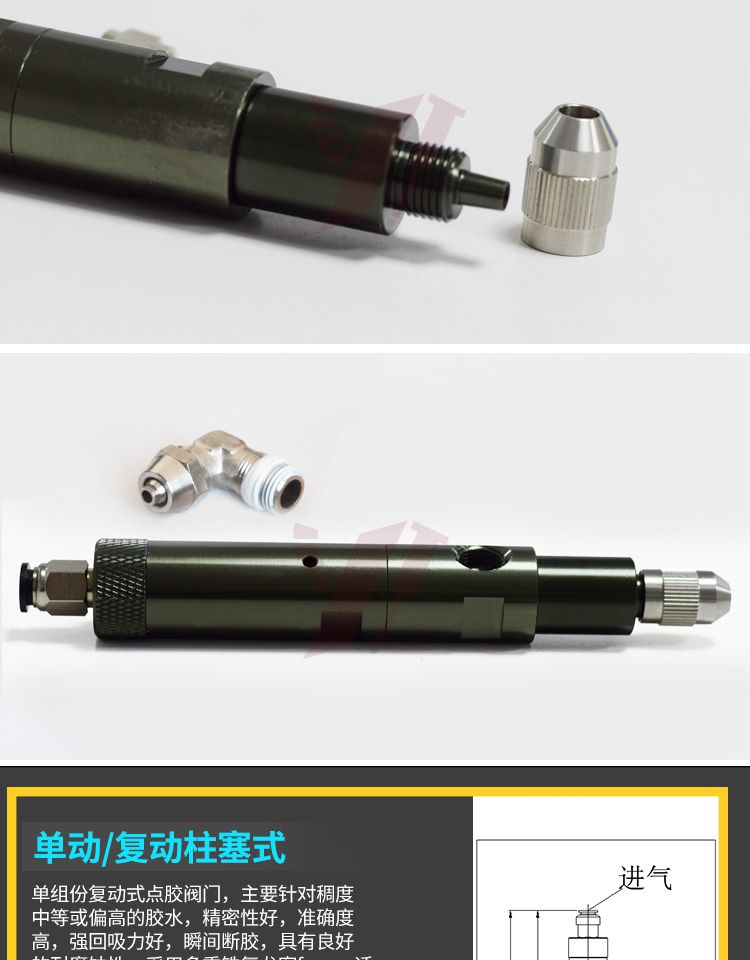

• 工作型式：单动/复动柱塞式，可灵活匹配不同控制需求。
• 工作气压：4～7 Kgf/cm²，兼容大多数工厂气源。
• 控制电磁阀：二位五通，便于与 PLC 或手动开关集成。
• 最小突出量：0.01 ml，适合精细点胶。
• 操作粘度：1～20 万 CPS，覆盖从稀薄到高粘稠的多种胶水。
• 入料压力：<10 kg，需配合供料系统使用。

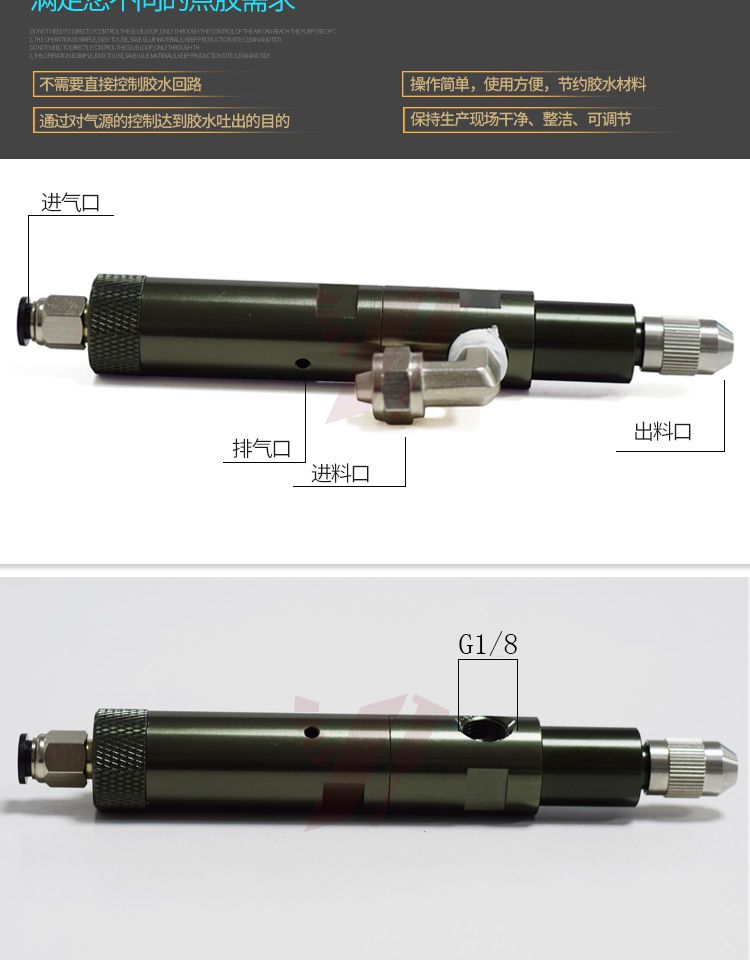

• 入料口尺寸：G1/8 螺纹，方便连接标准管路。
• 操作速率：<600 次/分钟，满足中高速生产节拍。

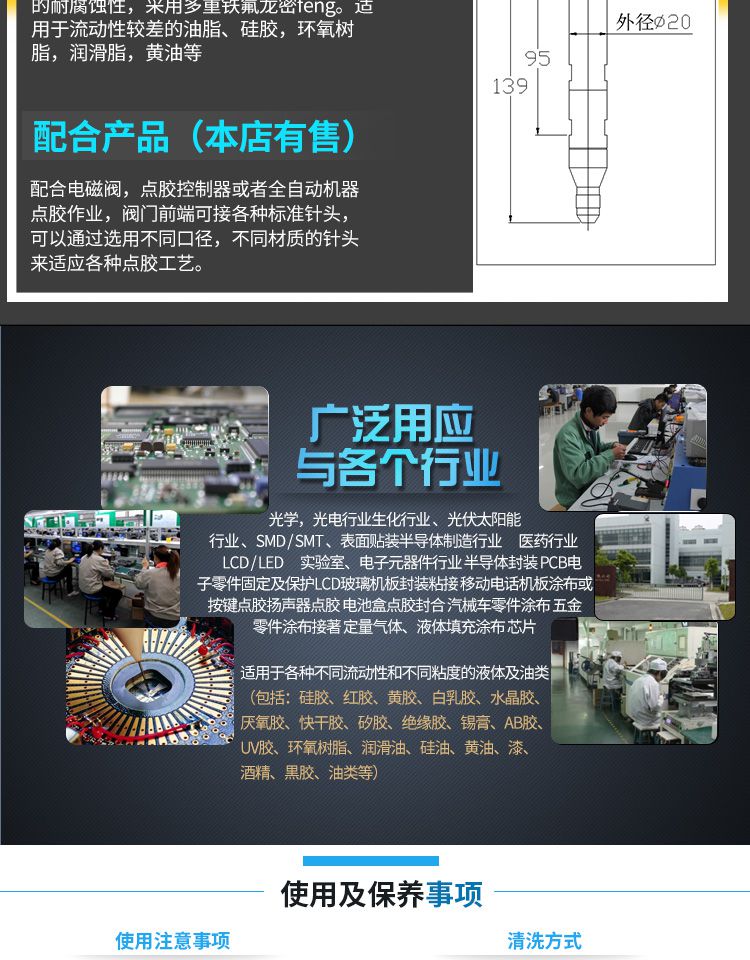

• 外形尺寸：直径 20 mm，高度 139 mm，结构紧凑。

该阀未配备流量调节机构，如需精确控制出胶量，建议通过供料压力或控制器参数进行调整。

适用胶水与典型应用

YK-33S 对胶水类型有广泛的兼容性，常见适用介质包括：

• 硅胶、RTV 密封胶
• 黄油、润滑脂
• 环氧树脂、聚氨酯
• 焊锡膏、导电胶
• 其他粘度在 1～20 万 CPS 的流体

典型应用场景涵盖：电子元器件的封装与固定、LED 透镜粘接、汽车零部件密封、手工艺品点胶、实验室样品试制等。由于具备回吸功能，它在路径点胶和填充点胶中都能有效减少拖尾现象。

选型与安装建议

如何选择单动或复动模式

单动模式通常用于较简单的开关控制，复动模式则能提供更快的响应和更稳定的回吸效果。如果您的应用需要高频次点胶或对断胶质量要求较高，建议优先使用复动模式。

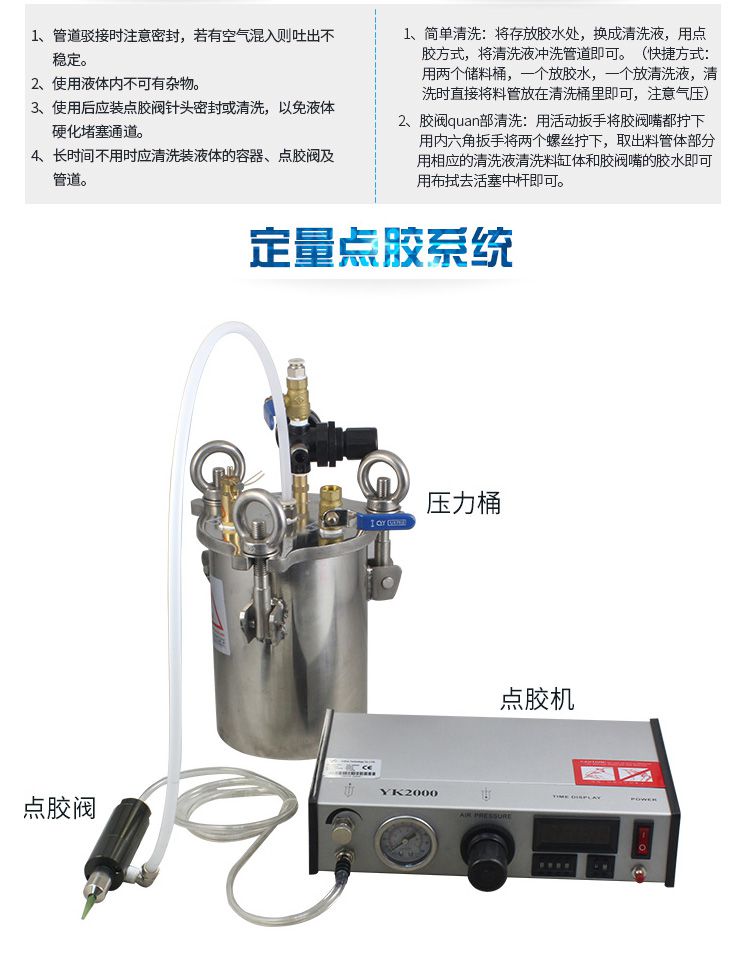

供料与管路连接

入料口为 G1/8 内螺纹，可搭配相应接头连接供料管。入料压力应控制在 10 kg 以下，避免损坏密封件。建议在供料端加装过滤器，防止杂质堵塞阀体。

安装与固定

阀体直径仅 20 mm，可通过抱箍或支架固定在机械臂、三轴平台或手持操作架上。安装时确保气路接口朝上或侧向，避免胶水回流污染气路。

日常维护与故障排查

为保证 YK-33S 长期稳定运行，建议定期进行以下维护：

• 每次使用后，用专用清洗剂冲洗流道，防止胶水固化堵塞。
• 检查柱塞密封圈，若出现磨损或变形需及时更换。
• 保持气路干燥清洁，避免水分进入电磁阀。
• 定期测试回吸功能，如发现回吸效果减弱，可检查气路压力或清洗回吸腔。

常见故障及处理方法：

• 不出胶：检查供料压力、气源是否正常，确认胶水未固化堵塞。
• 滴漏或拉丝：调整回吸参数，或检查柱塞复位是否顺畅。
• 出胶量不稳定：检查供料压力波动，或确认胶水粘度是否在适用范围内。

常见问题

YK-33S 可以用于厌氧胶吗？

厌氧胶在接触金属时可能固化，需确保阀体内部与胶水接触的零件材质兼容。建议在使用前进行小批量测试。

能否调节流量？

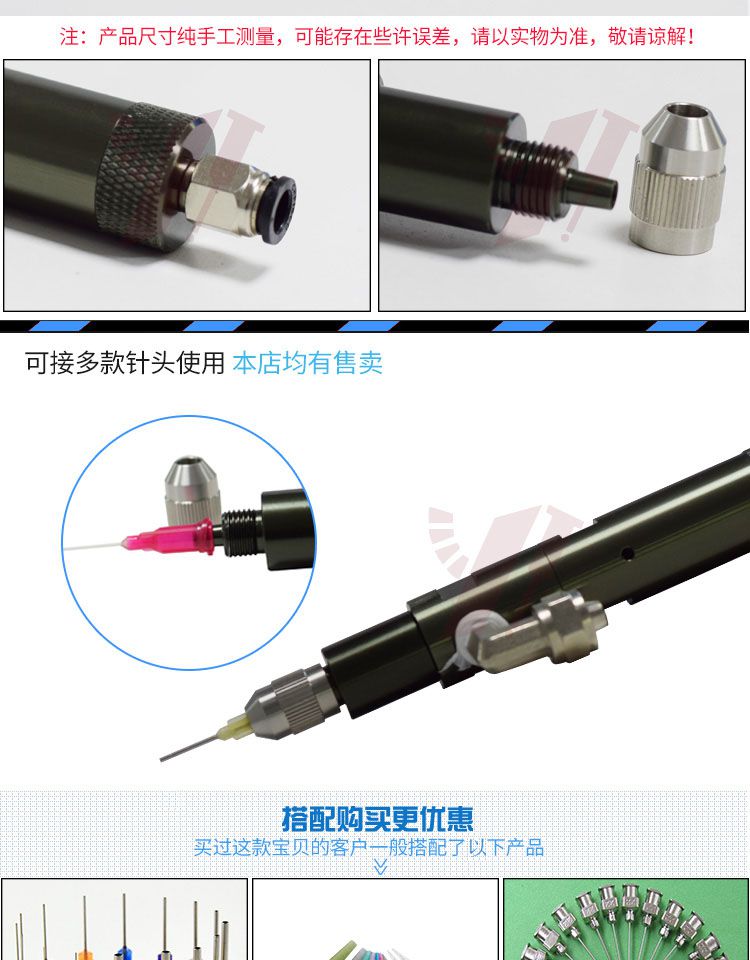

阀体本身无流量调节旋钮，但可通过调整供料压力、控制器出胶时间或更换不同口径的针头来间接控制流量。

最大操作频率是多少？

最高可达 600 次/分钟，实际频率受胶水粘度和气源响应速度影响。

是否支持高温胶水？

原文未提供耐温参数，建议在常温下使用。如需加热，请咨询厂家确认密封件耐温范围。

回吸功能如何调节？

回吸效果通常由控制器设定回吸量或回吸时间来实现，阀体本身不提供独立调节。

与 YK-33 有何区别？

YK-33 为同系列基础型号，具体差异请参考 柱塞点胶阀 YK-33 的详细参数。
