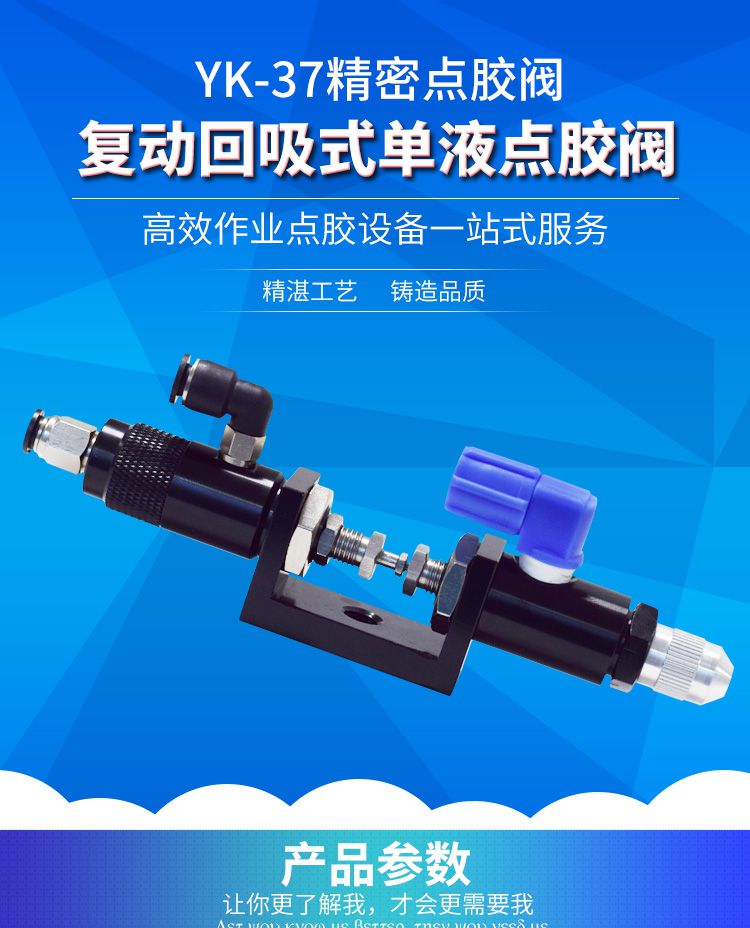

YK-37复动回吸式点胶阀|中高粘度胶水精密点胶方案
产品详情
在点胶工艺中，处理中高粘度流体时，出胶的稳定性和断胶的干脆性直接影响生产效率与品质。YK-37 复动回吸式点胶阀正是为这类应用场景开发，通过提升式结构和回吸功能，有效控制胶水拖尾和滴漏，适用于粘度范围在 1 万至 20 万 CPS 的胶水，如硅胶、黄油等。
产品参数
| 产品名称 | 复动回吸式点胶阀 |
| 规格型号 | YK-37 |
| 工作型式 | 复动回吸式 |
| 工作气压 | 4 〜 7Kgf/cm² |
| 控制电磁阀 | 二位五通 |
| 最小突出量 | 0.01ml |
| 操作粘度 | 1 〜 20万CPS |
| 主体材质 | 铝合金阳极/不锈钢 |
| 入料压力 | <10kg |
| 入料口尺寸 | G1/8 |
| 流量调节 | 有 |
| 操作速率 | <600次/min |
| 重量 | 130g |

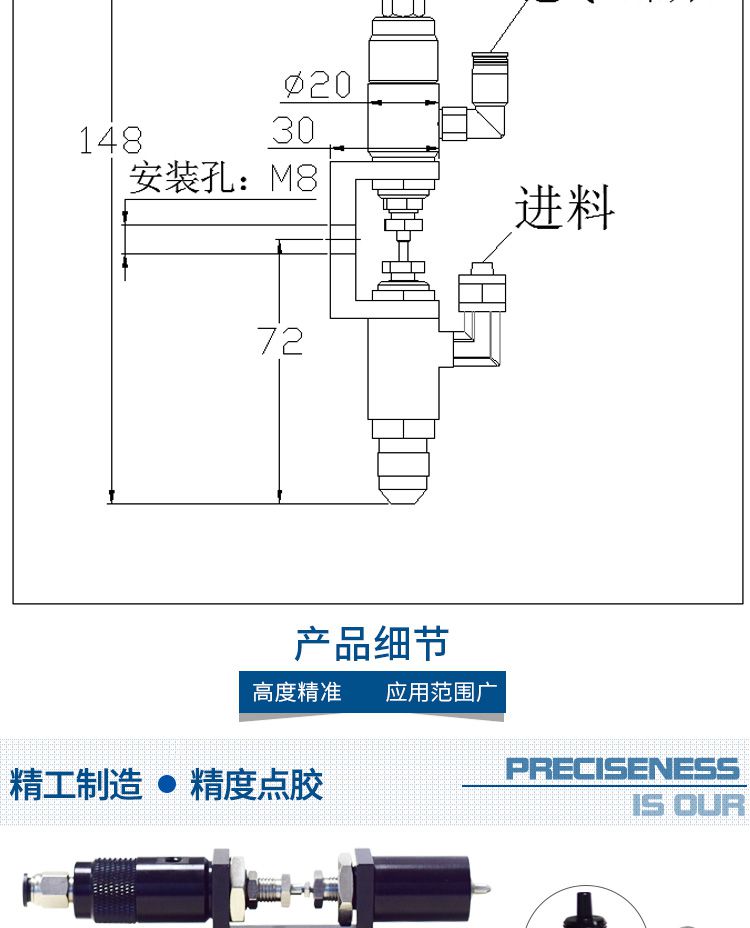

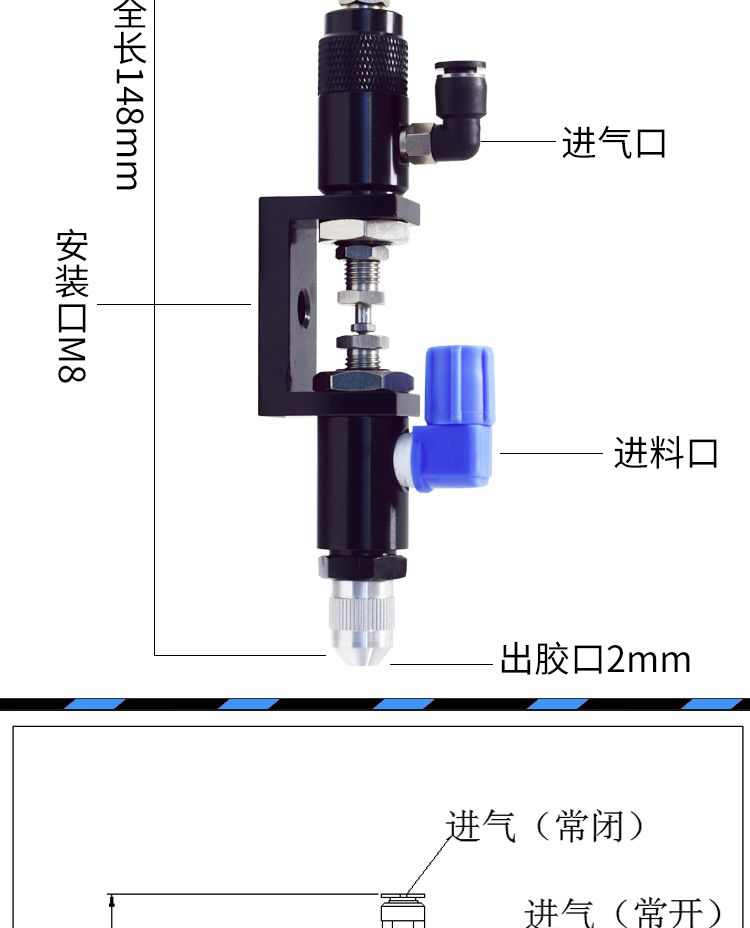

| 外形尺寸 | (D)20*(H)148mm |
结构特点与工作原理
YK-37 采用复动回吸式设计，属于提升式点胶阀。工作时，通过二位五通电磁阀控制气路，驱动阀芯上下运动。出胶阶段，阀芯提升打开流道，胶水在入料压力下从 G1/8 入口进入，经内部流道从出胶口挤出；断胶阶段，阀芯回位并产生回吸动作，将出胶口残留胶水拉回，有效减少拉丝和滴漏。流量调节功能允许根据胶水粘度和点胶要求微调出胶量，最小突出量可达 0.01ml。
适用胶水与典型应用
该阀适用于中粘度至高粘度胶水，操作粘度范围 1~20 万 CPS。常见胶水包括硅胶、黄油、润滑脂、密封胶等。典型应用场景有：电子元器件的封装、汽车零部件的密封涂布、LED 灯具的灌封、过滤器灌胶等需要精确控制胶量的工艺。由于主体材质为铝合金阳极或不锈钢，可适应多种胶水化学特性，但需根据具体胶水腐蚀性选择接液材质。
选型与配套建议
选用 YK-37 时，需确认胶水粘度是否在 1~20 万 CPS 范围内，入料压力应小于 10kg，工作气压稳定在 4~7Kgf/cm²。控制端需配备二位五通电磁阀，点胶控制器需能输出相应气压信号。入料口为 G1/8 螺纹，可方便连接供料管路。若需更高频率点胶，注意操作速率上限为 600 次/分钟。对于不同出胶量要求，可通过流量调节机构配合点胶时间控制实现。如需处理更高粘度或含颗粒胶水，可参考我司其他型号如 YK-32F 或 YK-33。
安装与维护要点
- 安装时确保阀体垂直或倾斜角度符合设计要求，避免胶水倒流。
- 连接气路前检查气压是否在 4~7Kgf/cm² 范围内，使用干燥洁净的压缩空气。
- 入料口连接供料管时，注意密封，防止空气进入导致出胶不稳定。
- 定期清洗阀体内部流道，特别是更换胶水种类时，需彻底清洗以避免交叉污染。
- 检查阀芯密封件磨损情况，如有泄漏或回吸效果下降，及时更换密封件。
- 存放时排空胶水，用专用清洗剂清洗后干燥保存。
常见问题
1. YK-37 可以用于瞬干胶吗？
不建议。瞬干胶固化速度极快，容易在阀内固化堵塞，且其粘度通常较低，YK-37 更适用于中高粘度胶水。
2. 最小出胶量 0.01ml 是在什么条件下实现的？
该数值为理想条件下的最小突出量，实际出胶量受胶水粘度、气压、点胶时间及针头尺寸影响，需通过流量调节和参数优化达到。
3. 回吸功能可以调节吗？
YK-37 的回吸动作由阀芯结构决定，回吸量通常不可独立调节，但可通过调节点胶控制器上的回吸设定或气压来微调效果。
4. 阀体材质铝合金阳极和不锈钢如何选择？
铝合金阳极处理适用于一般胶水，重量轻；不锈钢材质耐腐蚀性更好，适用于对金属离子敏感或腐蚀性较强的胶水。根据胶水特性选择。
5. 操作速率 600 次/分钟是持续工作速度吗？
该速率为最大机械频率，实际持续工作速度需考虑胶水流动性、供料压力和点胶周期，建议以稳定出胶为前提设定。
6. 入料压力小于 10kg，是指气压还是胶水压力？
指胶水进入阀体的压力，通常由供料桶气压或泵提供，需控制在 10kg 以下以确保安全和阀体寿命。
