精密点胶阀 YK-36|低粘度流体微量涂敷方案

产品详情

在扬声器组装、电子元件粘接等精密制造环节，低粘度胶水的微量涂敷对一致性要求极高。YK-36 顶针式点胶阀正是为这类应用而生，它结构简单、响应迅速，能够稳定处理水、UV 胶、酒精等流动性极强的介质，帮助产线实现高效、精准的点胶作业。

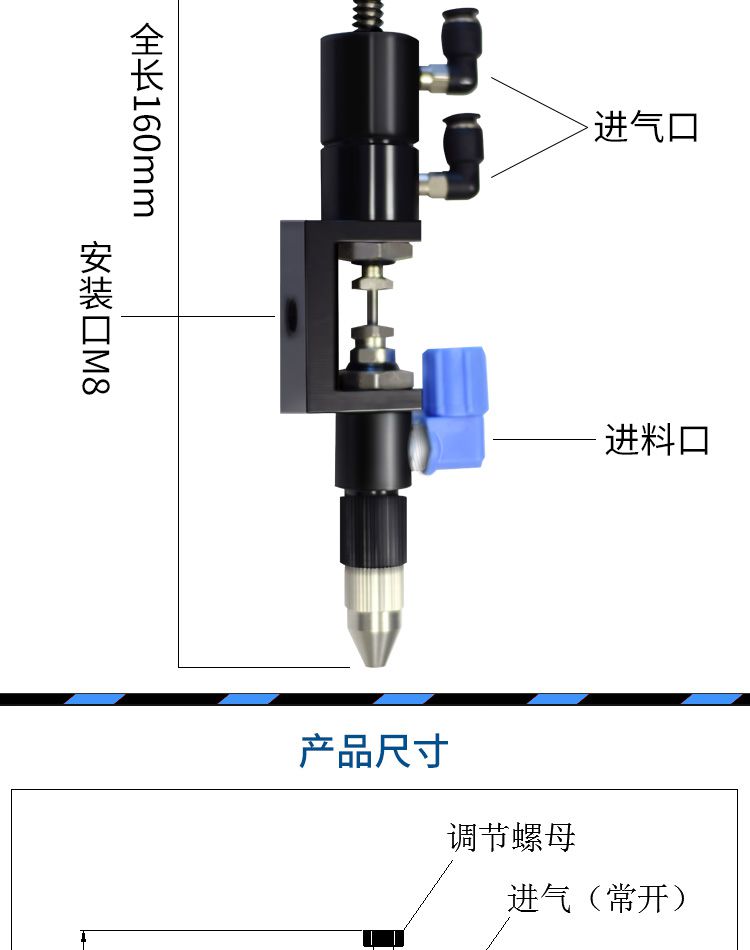

产品规格

产品名称	单动/复动顶针式点胶阀
规格型号	YK-36

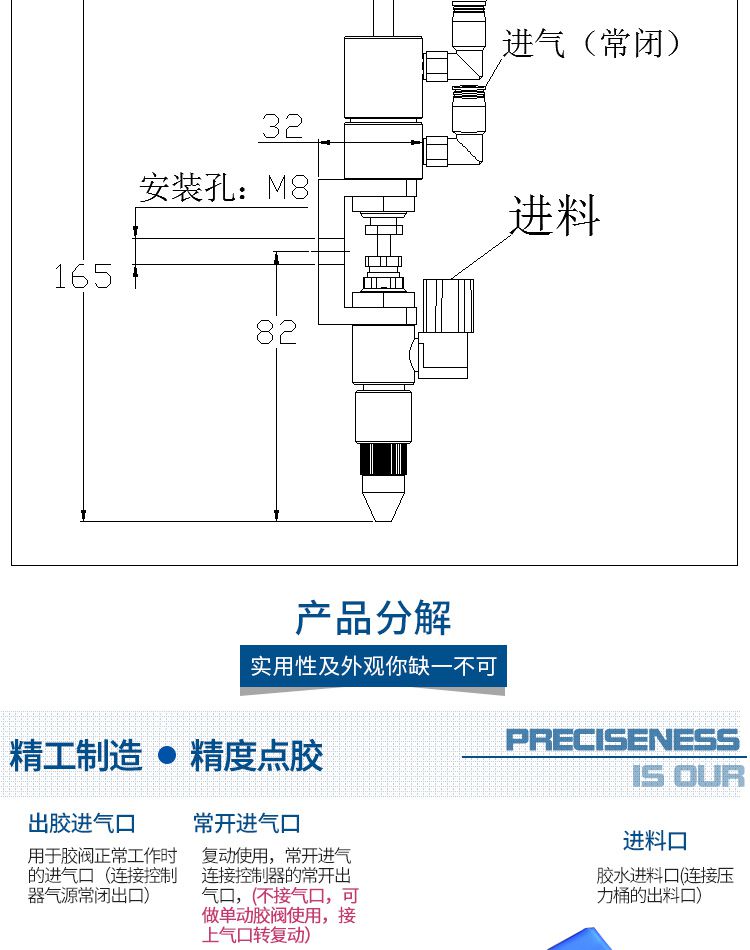

外形尺寸	(D)32*(H)165mm
工作型式	单动/复动顶针式
主体材质	铝合金阳极
重   量	180g
控制方式	二位五通电磁阀
使用气源	4 〜7Kgf/cm²
适用粘度	1-10万CPS
最小出胶量	0.01ml
入料口尺寸	G1/8
入料压力	<10kg
工作频率	<600次/min
流量调节	无

典型应用

YK-36 顶针式点胶阀特别适合低粘度、流动性强的胶水，常见应用包括：

• 扬声器（喇叭）音圈点胶、振膜粘接
• UV 胶快速固化粘接
• 水性胶、酒精等低粘度流体涂敷
• 黄胶（万能胶）等低粘度粘合剂点胶

选型与使用建议

适用胶水类型

本阀适用于粘度在 1 至 10 万 CPS 之间的低粘度流体，如水、酒精、UV 胶、水性胶等。对于中高粘度胶水，建议选用带有回吸功能的提升式点胶阀，如 YK-60 大流量硅胶点胶阀 或 YK-37 复动回吸式点胶阀。

双液点胶需求

若需处理 AB 双组份胶水，可考虑 YK-72AB 双液点胶阀 或 YK-37AB AB胶点胶阀，它们支持精确配比和回吸功能。

安装与调试

YK-36 采用 G1/8 入料口，气源要求 4-7Kgf/cm²，入料压力需小于 10kg。控制方式为二位五通电磁阀，可轻松集成到自动化产线中。由于没有回吸功能，建议在管路设计中考虑胶水残留控制，或搭配外部回吸装置。

维护与注意事项

• 定期清洁阀体内部，避免胶水固化堵塞顶针。
• 检查密封件磨损情况，及时更换以保证出胶精度。
• 使用后建议用专用清洗剂冲洗流道，尤其是快干型胶水。
• 存放时保持阀体干燥，避免铝合金阳极表面腐蚀。

常见问题

YK-36 是否适合高粘度胶水？

不适合。YK-36 专为低粘度流体设计，适用粘度上限为 10 万 CPS。对于更高粘度，建议选用提升式回吸点胶阀。

为什么没有回吸功能？

顶针式结构本身不具备回吸，但可通过外部控制或管路设计减少滴漏。若需回吸，可考虑 YK-32F 复动回吸式点胶阀。

最小出胶量 0.01ml 如何保证？

通过精确控制气源压力和电磁阀动作时间，配合稳定的供料压力，可实现微量点胶。实际效果受胶水粘度和温度影响。

阀体材质是否耐腐蚀？

主体为铝合金阳极处理，对常见胶水有良好耐腐蚀性，但应避免强酸强碱环境。

能否用于双组份胶水？

YK-36 为单液点胶阀，不适用于双组份胶水。请选用专门的 双液比例点胶阀 YK-32LAB 等型号。

工作频率 600 次/分钟是否可持续？

该频率为最大能力，长期连续工作建议适当降低频率，以延长阀体寿命。
