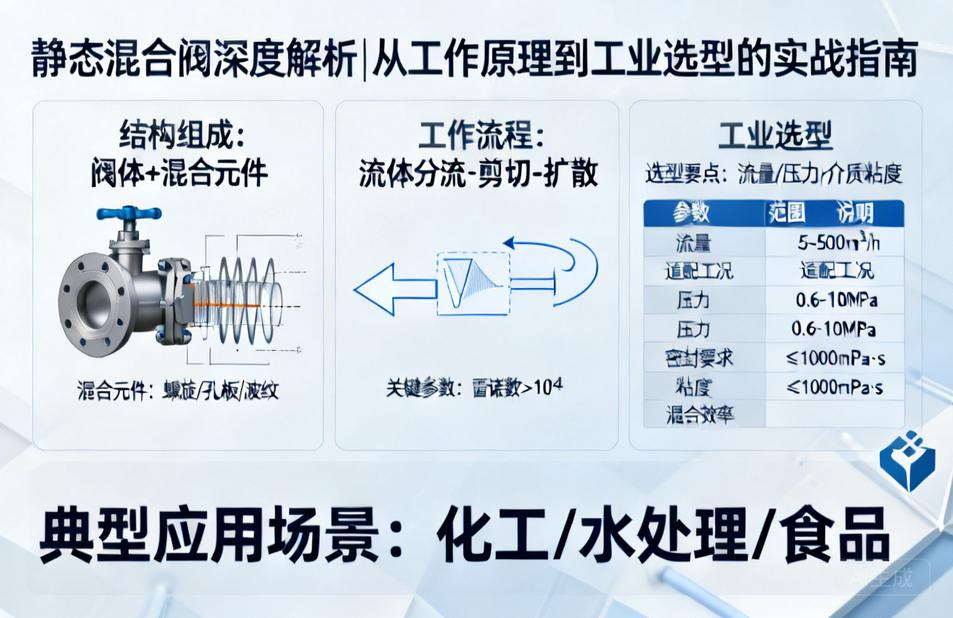

静态混合阀深度解析|从工作原理到工业选型的实战指南
在化工、制药、食品以及环保水处理等流程工业中，混合操作是极为常见却又至关重要的单元操作。无论是将两种或多种液体、气体进行均质化处理，还是需要在管道中连续完成酸碱中和、稀释、萃取等工艺，混合效果的好坏直接决定了最终产品的质量与生产过程的稳定性。传统的动态搅拌设备虽然应用广泛，但其存在能耗高、密封件易磨损、维护成本大等固有短板。正是在这样的工业背景下，静态混合阀作为一种没有运动部件的高效混合装置，逐渐走进了工艺工程师的视野，并凭借其独特的结构优势，在连续化生产中扮演着越来越重要的角色。
静态混合阀，有时也被称为管道混合器或静态混合器，是一种依靠流体自身动能，在流经特殊设计的内部构件时产生切割、剪切、旋转和重新汇合，从而实现不同物料均匀混合的装置。它的核心设计理念在于“以静制动”——没有任何外部驱动，仅仅利用管道内固定的混合单元来改变流体的运动状态。这种看似简单的原理，却能在很多工况下达到甚至超越动态搅拌的混合效果，并且带来了密封可靠、零泄漏、能耗极低、安装灵活等一系列显著优势。
要真正理解静态混合阀的价值，首先需要深入其内部，看它是如何完成混合这一复杂任务的。当两种或多种待混合的流体进入混合阀后，会首先遇到内部排列有序的混合单元。这些单元通常由多层波纹板、交叉叶片或螺旋元件组成，它们将流体不断分流、合并、旋转。以常见的SK型静态混合器为例，其内部由一系列左旋和右旋的螺旋片交错排列，流体每经过一个螺旋片就被旋转180度，并在下一个螺旋片处改变旋向，从而产生强烈的径向混合。这种反复的切割与转向，使得流体界面面积呈指数级增加，分子扩散距离大幅缩短，最终在很短的管道长度内实现均匀混合。
从流体力学的角度看，静态混合阀的工作过程涉及层流与湍流两种截然不同的混合机制。在层流状态下，混合主要依靠流体的分层拉伸与折叠，类似揉面团的过程，通过不断增加界面面积来达到混合目的。此时混合效果与流体的粘度、流速以及混合单元的数量密切相关。而在湍流状态下，流体中产生大量漩涡，涡流扩散成为主导混合机制，混合速度更快，效果也更均匀。静态混合阀的设计精髓在于，无论处于哪种流态，都能通过特定的几何结构诱发最优的混合行为，确保在宽泛的流量范围内保持稳定的混合性能。
与传统的动态混合设备相比，静态混合阀的优势是全方位的。首先，由于没有转动部件和轴封，它从根本上杜绝了泄漏风险，这对于处理有毒、易燃、易爆或高纯度物料来说意义重大。其次，它几乎不需要维护，内部混合单元通常采用不锈钢、聚四氟乙烯、玻璃钢等耐腐蚀材料制成，寿命长，更换周期以年计。第三，静态混合阀的压力损失相对可控，虽然流体经过混合单元会有一定压降，但通过优化设计，这一压降往往远低于动态搅拌所需的能耗。第四，它的安装方式极为灵活，可以水平、垂直或倾斜安装，甚至可以直接替换原有管道中的一段，尤其适合空间受限的改造项目。第五，静态混合阀能够实现连续化生产，与间歇式搅拌釜相比，大大提高了生产效率，减少了批次间差异。
当然，静态混合阀并非万能，它的选型与设计需要根据具体工艺条件进行精准匹配。在实际工程应用中，工程师需要重点考虑以下几个核心参数。第一是流量与流速。静态混合阀的混合效果与管内流速直接相关，流速过低会导致混合不充分，流速过高则会带来过大的压力损失。通常需要根据工艺允许的压降来确定合适的管径与混合单元长度。第二是物料的物性，包括粘度、密度、表面张力以及是否含有固体颗粒或气体。高粘度物料需要选择特殊结构的混合单元，如多级螺旋或SMX型，以增强层流混合效果；含有颗粒的物料则要防止堵塞，选择空隙率较大的结构。第三是混合比例与混合精度要求。如果两种物料的配比差异悬殊，或者对混合均匀度要求极高，往往需要增加混合单元的数量，甚至采用多级混合阀串联的方式。第四是材质与耐腐蚀性。不同的化工介质对材料的要求千差万别，从常规的304、316L不锈钢，到哈氏合金、钛材，再到各种非金属衬里，必须根据介质特性做出正确选择。第五是安装位置与管道布局。静态混合阀应尽量靠近物料注入点，以减少未混合段长度，同时要保证前后直管段长度满足要求，避免因弯头、阀门等造成的偏流影响混合效果。
在具体应用领域，静态混合阀的身影几乎无处不在。在化工合成中，它常用于将催化剂、引发剂或终止剂快速混入反应物料流中，实现精确的在线反应控制。在制药行业，静态混合阀被用于药液配制、pH调节以及注射用水系统的消毒液混合，其无死角和易于灭菌的特点符合GMP规范。在食品饮料工业，它用于将糖浆、香精、色素与主料流混合，保证产品口味一致。在环保水处理领域，静态混合阀是投加混凝剂、助凝剂、消毒剂的关键设备，其快速混合能力直接影响絮凝效果和消毒效率。在石油天然气行业，静态混合阀用于加注缓蚀剂、破乳剂以及进行原油的在线调合。甚至在半导体制造中，高纯度的静态混合阀用于化学机械抛光液的在线混合，对洁净度和混合精度要求达到了极致。
值得一提的是，随着计算机流体力学（CFD）技术的发展，静态混合阀的设计与优化进入了新的阶段。工程师可以通过数值模拟，直观地看到流体在混合单元内的速度场、压力场和浓度场分布，从而评估混合效果、优化结构参数。这使得静态混合阀的选型不再仅仅依赖经验公式，而是有了更科学的依据。同时，3D打印技术的兴起，也为制造复杂结构的静态混合单元提供了新的可能，未来有望实现针对特定工况的定制化混合阀，进一步提升混合效率。
在日常使用与维护方面，静态混合阀虽然结构简单，但仍需注意一些细节。安装前应检查内部混合单元是否完好、有无异物堵塞，并确认流向标志与工艺要求一致。运行过程中，要定期监测进出口压差，如果压差异常升高，可能是内部结垢或堵塞的信号，需要及时清洗。清洗时可根据介质特性选择化学清洗或高压水射流清洗，但要注意避免损坏混合单元。对于长期停用的设备，应排空内部积液，防止腐蚀。此外，在冬季或寒冷地区，还要注意防冻，避免因液体凝固导致混合单元变形或管道破裂。
从市场趋势来看，随着流程工业向连续化、智能化、绿色化方向发展，静态混合阀的需求正在稳步增长。一方面，连续制造模式在制药和精细化工领域的推广，需要大量高效、可靠的在线混合设备；另一方面，环保法规日趋严格，企业需要减少VOCs排放和废水产生，静态混合阀的密闭特性正好契合这一要求。此外，节能降耗的压力也促使更多企业放弃高能耗的搅拌釜，转而采用静态混合技术。可以预见，未来静态混合阀将朝着更高混合效率、更低压力损失、更广适用范围以及更智能化的方向演进。例如，集成传感器实时监测混合效果的智能混合阀，或者采用新型纳米涂层减少结垢的混合阀，都将成为研发热点。
对于工艺工程师和设备采购人员来说，选择静态混合阀时，切忌只看价格而忽视技术匹配。一个合适的静态混合阀，应该是在深入了解工艺需求的基础上，经过严谨计算和选型得到的。建议与有经验的供应商充分沟通，提供详细的物料参数、流量范围、混合要求和安装条件，必要时进行小试或中试实验。同时，要关注供应商的制造资质、材料认证以及售后服务能力，确保设备在整个生命周期内稳定运行。毕竟，在连续化生产中，一个看似不起眼的混合阀，如果选型不当，可能导致整条生产线波动，甚至产品不合格，其隐性成本远高于设备本身的价值。
总结而言，静态混合阀以其无运动部件、高效混合、密封可靠、节能环保等突出优点，已经成为现代流程工业不可或缺的关键设备。它不仅是管道中的一个部件，更是实现连续化、精细化生产的重要保障。从原理到选型，从应用到维护，每一个环节都需要专业知识的支撑。希望本文能为相关从业者提供有价值的参考，让静态混合阀在更多的工业场景中发挥其应有的效能，助力企业实现更高效、更安全、更环保的生产目标。
