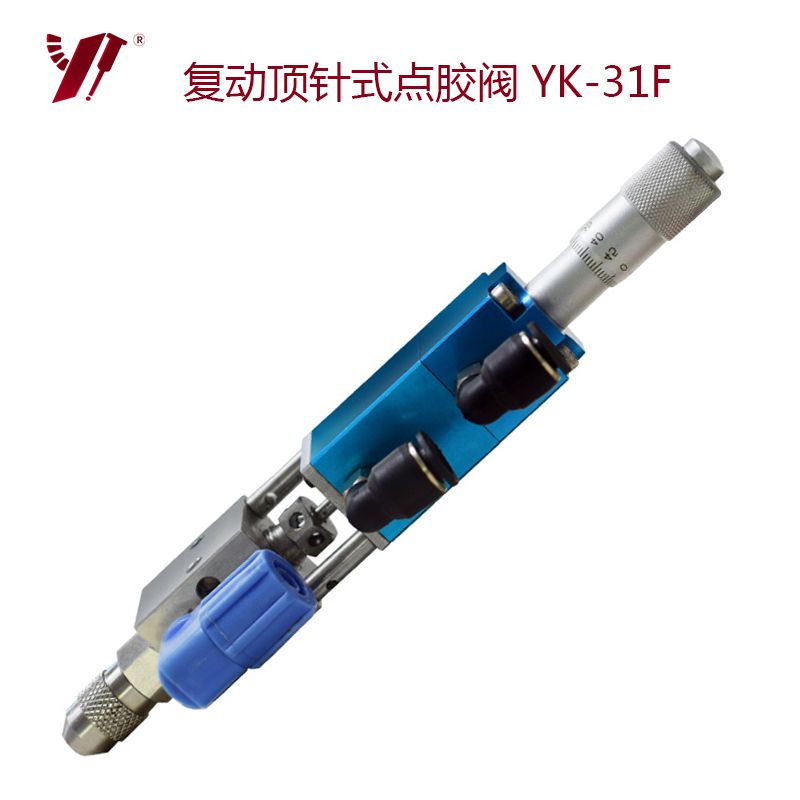

千分尺点胶阀YK-31F|高精密顶针式单复动两用阀
点胶阀
产品详情
在精密点胶应用中，出胶量的精确控制与阀体的可靠性直接影响生产效率和产品质量。YK-31F 千分尺点胶阀作为一款高精密单复动两用顶针式点胶阀，通过千分尺调节机构实现微小出胶量的精确设定，同时支持单动与复动两种工作模式，为流动性较好的流体提供灵活的点胶解决方案。
产品参数
| 产品名称： | 高精密单复动两用点胶阀 |
| 规格型号 | YK-31F |

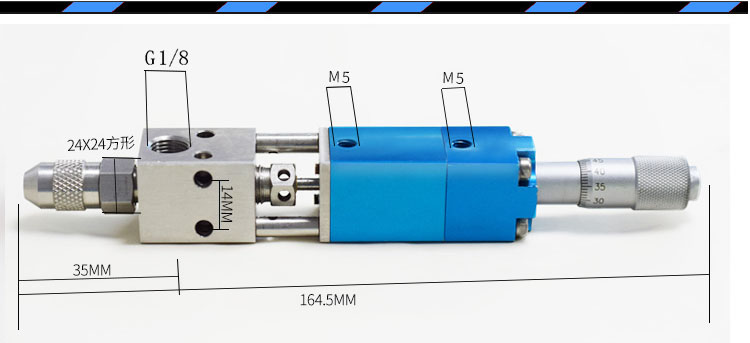

| 外形尺寸 | (D)24*(H)160mm |
| 工作型式 | 单动/复动顶针式点胶阀 |
| 主体材质 | 铝合金阳极/不锈钢 |
| 重量 | 221g |
| 控制方式 | 二位五通电磁阀 |
| 使用气源 | 4〜7Kgf/cm² |
| 安装孔位 | ф4安装孔 |
| 最小出胶量 | 0.001ml |
| 入料口尺寸 | G1/8 |
| 入料压力 | <10kg |
| 工作频率 | <600次/min |
| 流量调节：千分尺调节 | |
功能特点
精密调节与稳定出胶

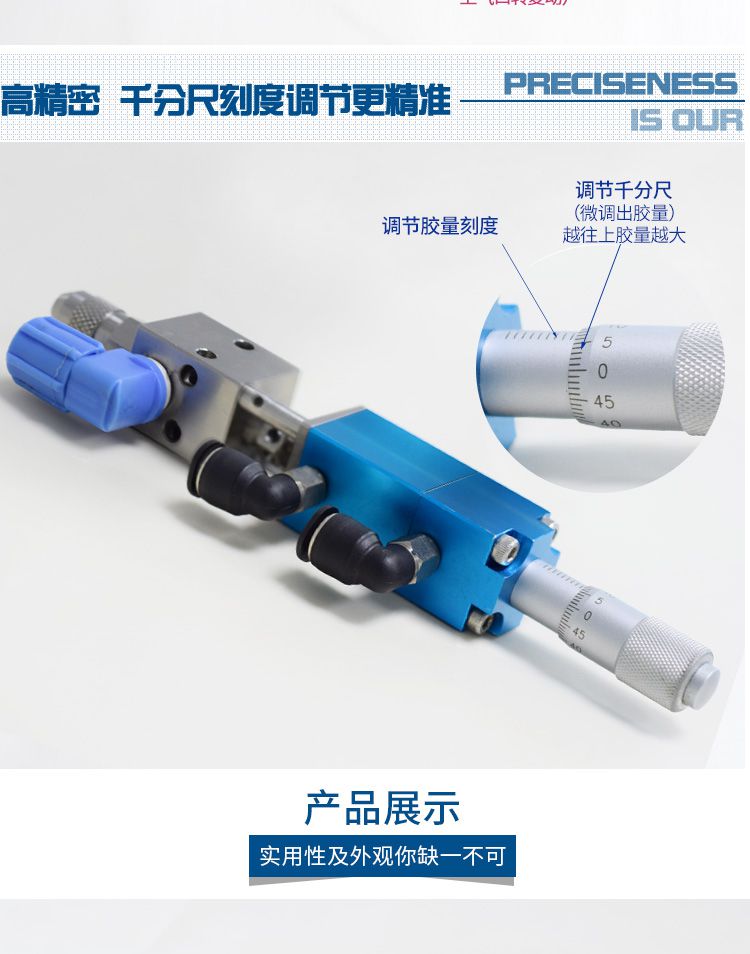

YK-31F 采用千分尺调节出胶量，可精确控制最小出胶量至 0.001ml，满足高精度点胶需求。胶阀内部空气与胶水隔开，采用可拆洗的密封件，便于保养维护和调试，延长阀体使用寿命。
灵活的工作模式
该阀支持单动与复动两种工作型式。在复动模式下，通过二位五通电磁阀控制气源，实现活塞的上下运动，从而控制胶水的开启与关闭；单动模式下则依靠弹簧复位。用户可根据实际应用选择合适的工作方式。
便捷的操作与维护

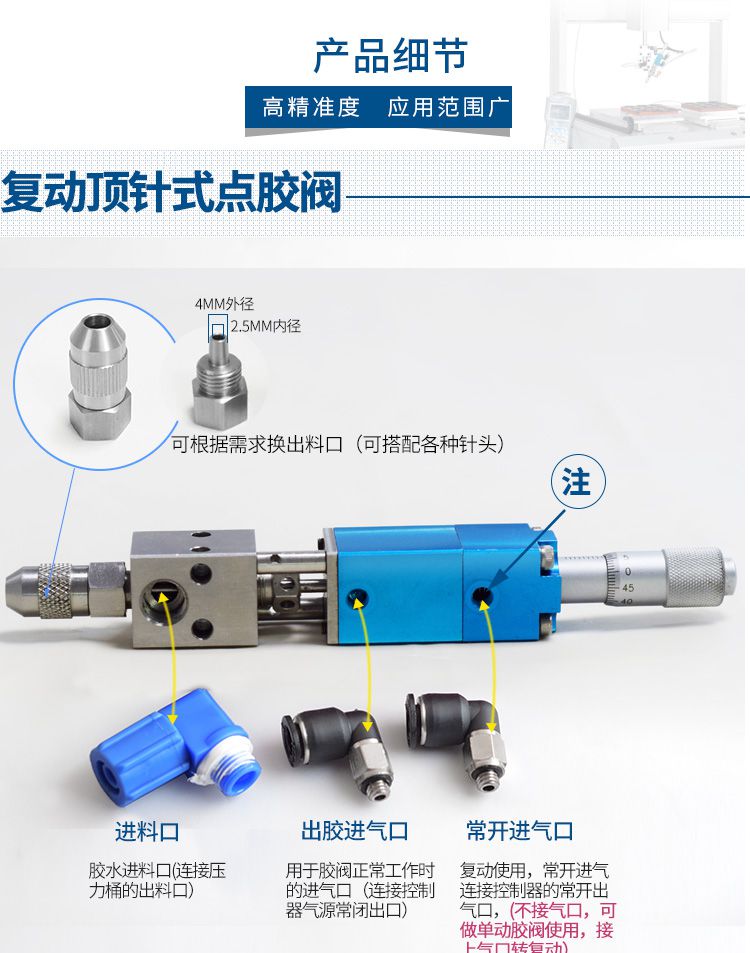

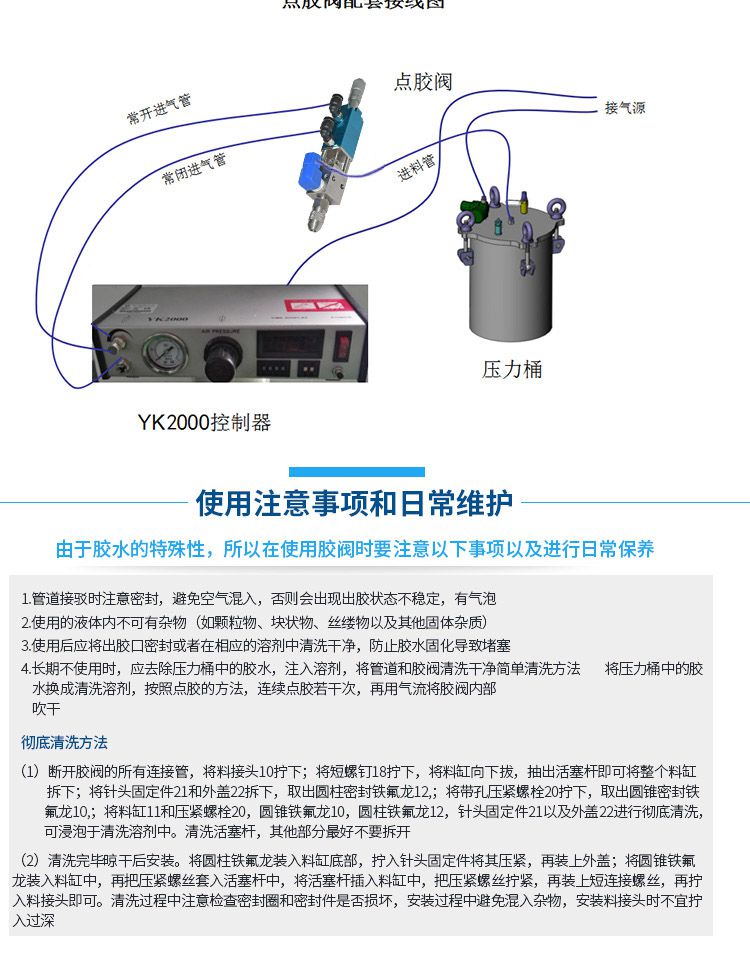

通常搭配点胶控制器和压力桶使用，不需要直接控制胶水回路，只需通过对气源的控制便可达到控制胶水吐出的目的。操作简单、安全，节约胶水原料，保持现场干净整洁。出料口可搭配各种针头使用，满足不同出胶速度和范围的要求。
适用胶水与应用范围
YK-31F 适用于流动性较好的流体，粘度范围 1—10万CPS，如UV胶、黄胶等。不适用于厌氧胶。
典型应用包括：喇叭、音箱制造，机械孔缝密封，电容、模块填充，电路板点胶，饮料、药液灌装等。

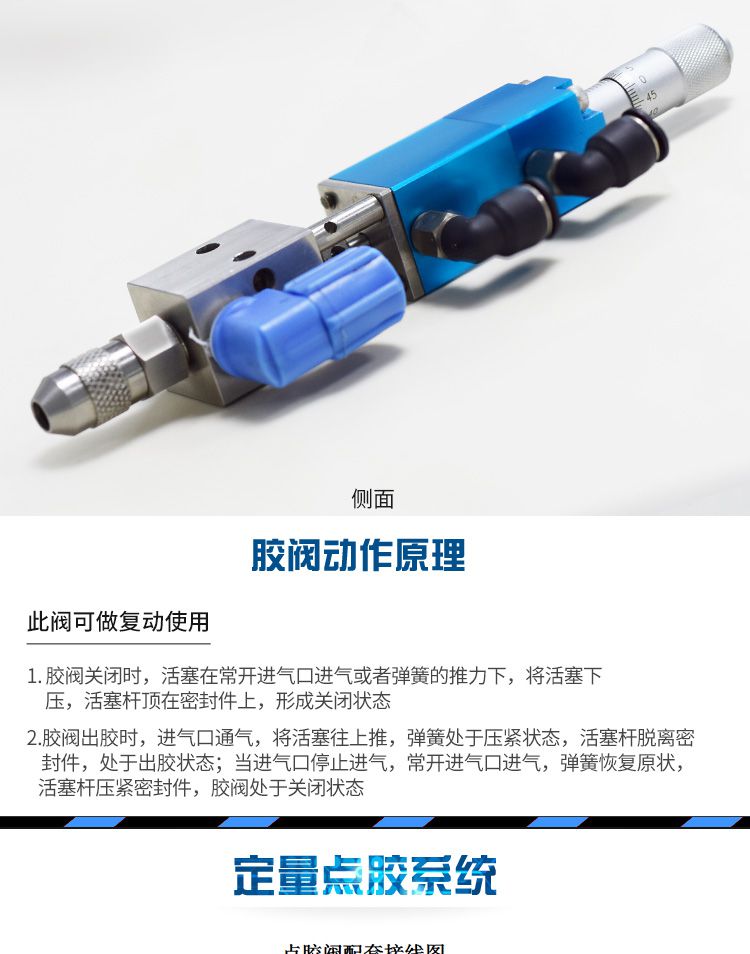

工作原理
胶阀可做复动使用：
- 胶阀关闭时，活塞在常开进气口进气或者弹簧的推力下，将活塞下压，活塞杆顶在密封件上，形成关闭状态；
- 胶阀出胶时，进气口通气，将活塞往上推，弹簧处于压紧状态，活塞杆脱离密封件，处于出胶状态；当进气口停止进气，常开进气口进气，弹簧恢复原状，活塞杆压紧密封件，胶阀处于关闭状态。
选型与维护建议
选型注意事项
- 确认胶水粘度与化学兼容性，YK-31F 适用于 1-10万CPS 的流体，不适用于厌氧胶。
- 根据所需出胶量精度选择调节方式，千分尺调节适合微小出胶量控制。
- 考虑工作频率，该阀最高工作频率小于 600次/分钟。
- 确认气源压力范围 4-7Kgf/cm²，入料压力小于 10kg。
日常维护
- 定期检查密封件磨损情况，必要时更换，确保关闭时的密封性。
- 清洗胶阀内部时，可使用兼容的溶剂，避免残留胶水固化堵塞。
- 检查气路接头是否漏气，保持气源清洁干燥。
- 长时间不使用时，应清洗阀体并排空胶水，防止固化损坏内部零件。
常见问题
YK-31F 可以用于厌氧胶吗？
不适用。该阀适用于流动性较好的流体，如UV胶、黄胶等，厌氧胶不在适用范围内。
最小出胶量是多少？如何调节？
最小出胶量为 0.001ml，通过阀体上的千分尺进行精确调节。
该阀支持哪些工作模式？
支持单动和复动两种模式，通过二位五通电磁阀控制，用户可根据需要选择。
如何清洗和维护密封件？
密封件可拆洗，维护时需将阀体拆卸，用兼容溶剂清洗密封件和内部流道，检查磨损情况并及时更换。
出料口可以更换针头吗？
可以，出料口可搭配各种针头使用，以适应不同的出胶速度和范围要求。
工作频率最高是多少？
最高工作频率小于 600次/分钟。
